La BIOS, o Sistema Básico de Entrada/Salida, es un software esencial que se encuentra en la placa base de una computadora y se encarga de controlar y coordinar todos los componentes del sistema. Si la BIOS está dañada o corrupta, puede causar diversos problemas, como fallos en el arranque, errores de hardware o incluso la imposibilidad de encender la computadora.
Afortunadamente, existe una solución para reparar la BIOS de una tarjeta madre utilizando un programador CH341A. En este artículo, exploraremos en detalle cómo utilizar este programador para solucionar problemas de BIOS y restaurar el funcionamiento normal de tu tarjeta madre.
¿Qué es un programador CH341A?
El programador CH341A es un dispositivo utilizado para leer, escribir y programar chips de memoria procedimiento también conocido como flash o flasheo, incluyendo la BIOS de una tarjeta madre. Es una herramienta muy útil para reparar problemas relacionados con la BIOS, ya que permite reprogramar el chip de memoria de la tarjeta madre y restaurar su configuración original.
El CH341A se conecta a través de un puerto USB a tu computadora y se utiliza junto con un software específico para realizar las operaciones de lectura y escritura en el chip de memoria. Es importante destacar que el uso de un programador CH341A requiere ciertos conocimientos técnicos y precauciones, por lo que se recomienda tener experiencia previa en el manejo de hardware de computadoras.

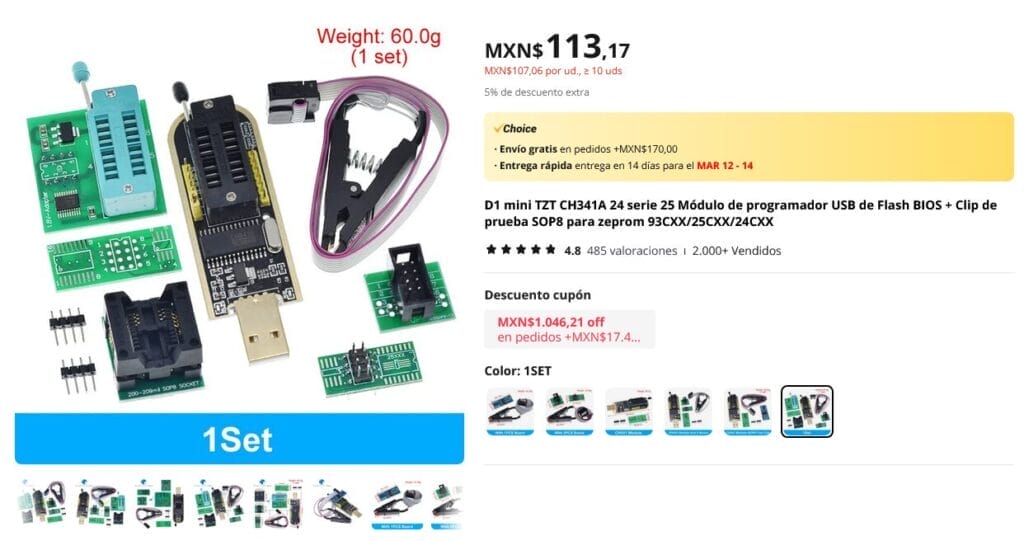

Donde comprar un programador USB EEPROM CH341A
Nuestra recomendación es Aliexpress, aunque puede ser un poco tardado el precio y la posibilidad de comprar un kit completo a un buen precio lo hace mas que atractivo, en mi caso lo adquirí en Aliexpress uno de los kits mas completos con pinza y accesorios costó cerca de los 5 dolares, puedes verlo en el siguiente enlace CH341A 24 serie 25 Módulo de programador USB de Flash BIOS.
Pasos para reparar la BIOS con un programador CH341A
A continuación, te presento los pasos que debes seguir para reparar la BIOS de tu tarjeta madre utilizando un programador CH341A:
Paso 1: Preparación
Antes de comenzar, asegúrate de tener a mano los siguientes elementos:
– Programador CH341A
– Cable de conexión USB
– Pinzas de sujeción
– Software de programación compatible con el CH341A y Drivers (puedes encontrarlo en línea)
– Bios actualizada de tu tarjeta madre (descarga en su sitio oficial)

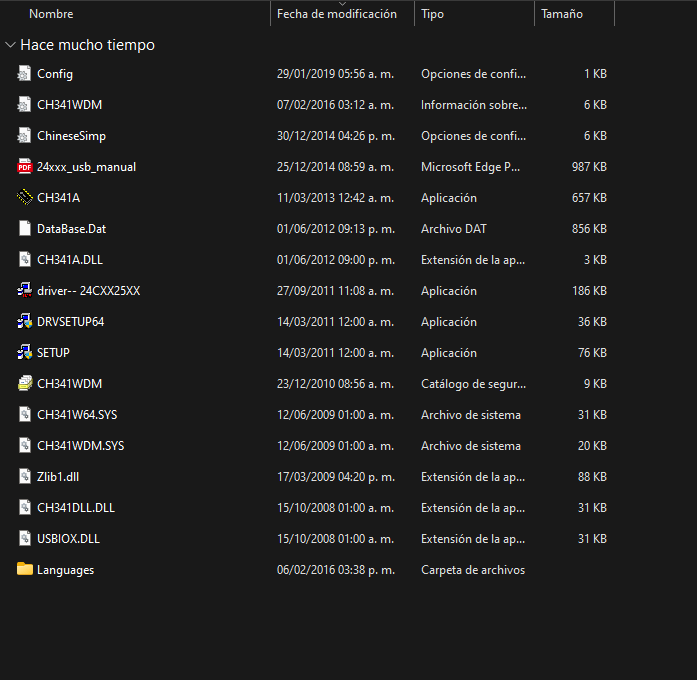

Descargar software y drivers para el CH341A
En mi caso solo logré hacerlo funcionar con los drivers de uno de los software y con la aplicación de otro, en todo caso en la misma descarga podrás encontrar los dos separados por carpetas y ver si de esa manera te funciona, para confirmar es la versión 1.34 compatible con Windows 10 y Windows 11.
Descarga aquí.

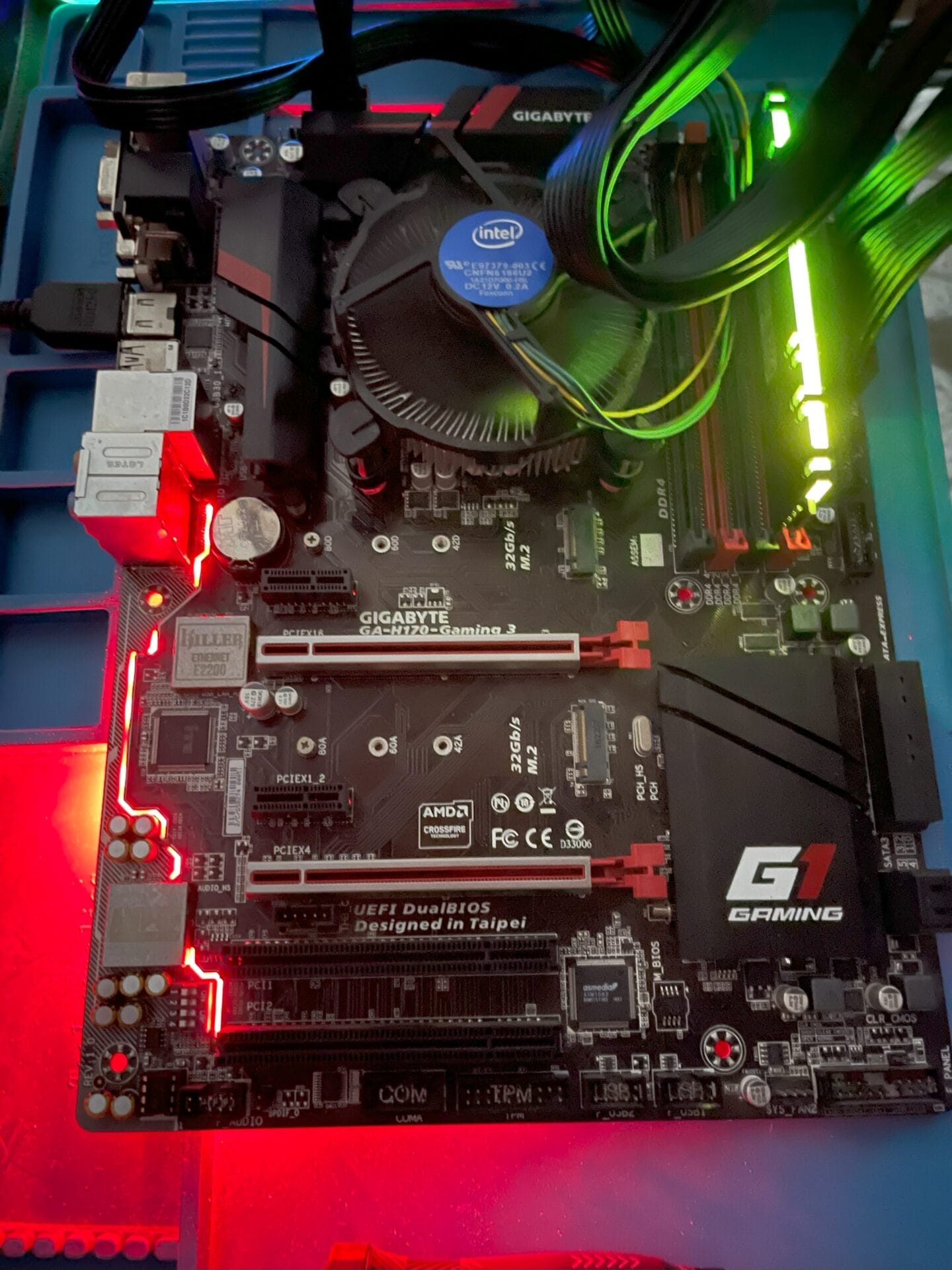

Paso 2: Desmontaje de la tarjeta madre
Para acceder al chip de memoria de la tarjeta madre, es necesario desmontarla. Apaga y desconecta la computadora, retira la tapa de la carcasa y localiza la tarjeta madre. Ten en cuenta que el proceso de desmontaje puede variar según el modelo de tu tarjeta madre, por lo que te recomiendo consultar el manual del fabricante o buscar guías específicas en línea.
Paso 3: Identificación del chip de memoria
Una vez que hayas desmontado la tarjeta madre, localiza el chip de memoria que contiene la BIOS. Por lo general, este chip tiene una etiqueta con el nombre del fabricante y el número de modelo. Toma nota de esta información, ya que será necesaria para seleccionar el archivo de firmware correcto más adelante.

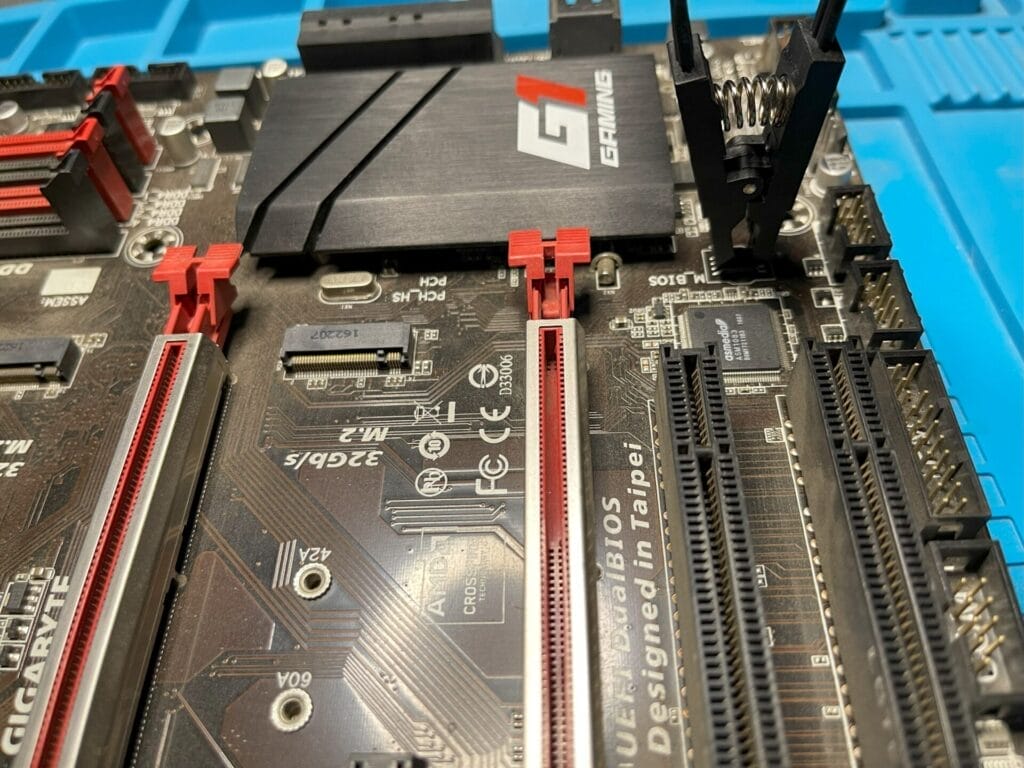

Paso 4: Conexión del programador CH341A
Conecta el programador CH341A a tu computadora mediante el cable USB. Asegúrate de que el software de programación esté instalado correctamente en tu sistema operativo. Luego, conecta las pinzas de sujeción del programador a los pines correspondientes del chip de memoria de la tarjeta madre. Asegúrate de que las pinzas estén bien sujetas y no haya contacto entre los pines.
Paso 5: Lectura del firmware
Abre el software de programación y selecciona el modelo de chip de memoria que corresponda a tu tarjeta madre. Luego, elige la opción de lectura de firmware para extraer el contenido del chip de memoria actual. Guarda este archivo en una ubicación segura, ya que servirá como respaldo en caso de que algo salga mal durante el proceso de reparación.
Paso 6: Escritura del firmware
Ahora es el momento de cargar el archivo de firmware original o actualizado en el software de programación. Asegúrate de seleccionar el archivo correcto que corresponda a tu chip de memoria y tarjeta madre. Una vez cargado el archivo, selecciona la opción de escritura de firmware y espera a que el proceso se complete.
Paso 7: Verificación y reinicio

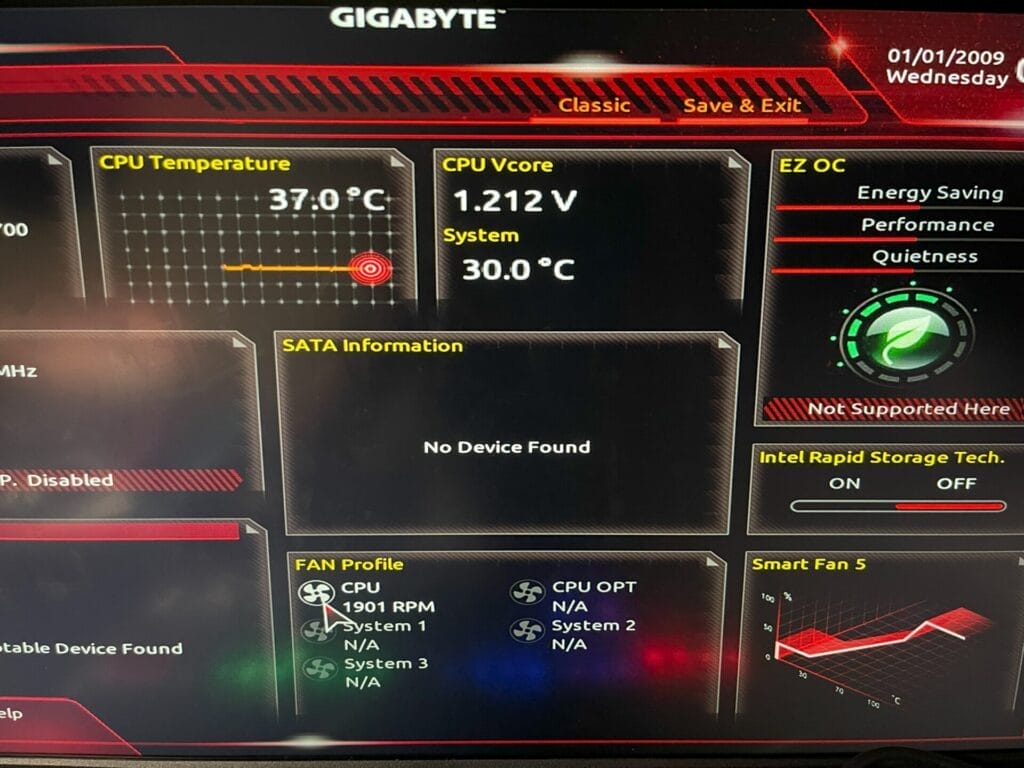

Una vez finalizada la escritura del firmware, verifica que no haya errores o mensajes de advertencia en el software de programación. Si todo ha salido bien, desconecta el programador CH341A de la tarjeta madre y vuelve a ensamblarla o conecta los componentes básicos para realizar una prueba inicial, en nuestro caso solo conectamos los componentes básicos ya que el problema de esta tarjeta madre era un constante reinicio en los primeros segundos debido a una Bios corrupta. Asegúrate de seguir las instrucciones de montaje adecuadas para tu modelo de tarjeta madre.
Paso 8: Prueba y solución de problemas
Una vez que hayas ensamblado la tarjeta madre, vuelve a encender la computadora y verifica si los problemas de BIOS han sido solucionados. Si la computadora arranca correctamente y no experimentas errores relacionados con la BIOS, significa que la reparación ha sido exitosa.
Sin embargo, si aún persisten los problemas, es posible que haya ocurrido algún error durante el proceso de reparación. En este caso, te recomiendo buscar asistencia técnica especializada para resolver el problema.
Preguntas frecuentes (FAQ)
¿Es seguro utilizar un programador CH341A para reparar la BIOS de una tarjeta madre?
Sí, siempre y cuando sigas las instrucciones adecuadas y tengas conocimientos técnicos suficientes. Es importante tener precaución al manipular hardware de computadoras y asegurarse de utilizar el software de programación correcto.
¿Qué precauciones debo tomar al utilizar un programador CH341A?
Es recomendable apagar y desconectar la computadora antes de desmontar la tarjeta madre. Además, asegúrate de que las pinzas de sujeción del programador estén bien colocadas y no haya contacto entre los pines. También es importante tener un respaldo del firmware original antes de realizar cualquier escritura.
¿Qué debo hacer si algo sale mal durante el proceso de reparación?
Si algo sale mal durante el proceso de reparación, como errores en la escritura del firmware o problemas de arranque, es recomendable buscar asistencia técnica especializada. Ellos podrán evaluar el problema y brindarte una solución adecuada.
¿Puedo utilizar un programador CH341A en cualquier tarjeta madre?
El programador CH341A es compatible con una amplia gama de chips de memoria utilizados en tarjetas madre. Sin embargo, es importante verificar la compatibilidad del chip de memoria de tu tarjeta madre antes de utilizar el programador ya que podría ser necesario ocupar un adaptador adicional.
¿Necesito conocimientos avanzados de informática para utilizar un programador CH341A?
Si bien no es necesario ser un experto en informática, se recomienda tener conocimientos básicos sobre hardware de computadoras y entender los conceptos básicos de la BIOS y del procedimiento en general. Además, es importante seguir las instrucciones adecuadas y tener precaución al utilizar el programador.
Espero que este artículo te haya sido útil para comprender cómo reparar la BIOS de una tarjeta madre utilizando un programador CH341A. Recuerda siempre tener precaución al manipular hardware de computadoras y, en caso de duda, buscar asistencia técnica especializada. ¡Buena suerte con la reparación de tu tarjeta madre!
